Zastąpienie kamery fabrycznej.

[hadeshadeshades]

Witam..Witam.
Jestem tu na forach Orlando, Cruze jestem coraz częściej.
Powodem tego był zakup ,a raczej prezent związany z stacja multimedialna od brata zza Wschodu. Niestety zakup okazał się nie wypalem. Zmierzając do celu.

Otóż moje orlando fabrycznie posiada/"posiadało kamerę cofania.
Niestety podczas montażu stacji multimedialnej oraz montażu nowej kamery uszkodziłem ori kamerę.

Kamerę, która miałem do stacji multimedialnej zasiliłem jednym z 6 przewodów idących do kamery ori.[ działało].

Teraz moje pytanie najważniejsze.
Jakie użyć przewody idące do kamery w samochodzie, a jakie przy samej kamerce by to wszystko zaczęło działać( zakładając że namierzylem kabel zasilający to co jeszcze muszę odszukać. ) Kamerka to chińczyk

Generalnie mam link do kamerki z ali. Ale chialbym spróbować sil i uruchomić tą która mi została po stacji multimedialnej.

[bubu1769]

Ale co teraz masz zamiar zrobić bo nie do końca rozumiem?
Podłączyć nowa kamerę pod nową stację multimedialną czy pod oryginalne radio?

[hadeshadeshades]

Podpiąć kamerę nowa pod Ori radio. Bo mi w radiu od chińczyka padl dotyk.

[bubu1769]

Tu masz schemat od Astry, możliwe że będzie pasować.
viewtopic.php?p=95470#p95470

Object Detection - SRX125.pdf

(770.93 KiB) Pobrany 79 razy

Ewentualnie mam jeszcze od Captivy C140 ale nie wiem czy będą pasować

B87 Kamera wsteczna.pdf

(92.13 KiB) Pobrany 61 razy

[etac]

Nie będzie pasować z captiva i ten z Astra też nie.

Musisz podpiąć kamerę chińska do złącza z oryginalne.

Pokaz ta kamerę jakie masz kolory na wyjściu to ci pomożemy.

[bubu1769]

Właśnie problem jest w tym że do Orlando ani Cruza w TIS-ie nie ma schematów kamery.
Ten od Astry był podawany w wątku o kamerze w Cruza bo ponoć są takie same radia, w Orlando też ktoś chyba wykorzystywał oryginalna kamerę pod chińskim radiem więc w drugą stronę powinno być podobnie.
Tak jak mówisz jeśli będziemy mieli złącza i kolory przewodów to najprędzej da radę podpowiedzieć jak to ugryźć.

[etac]

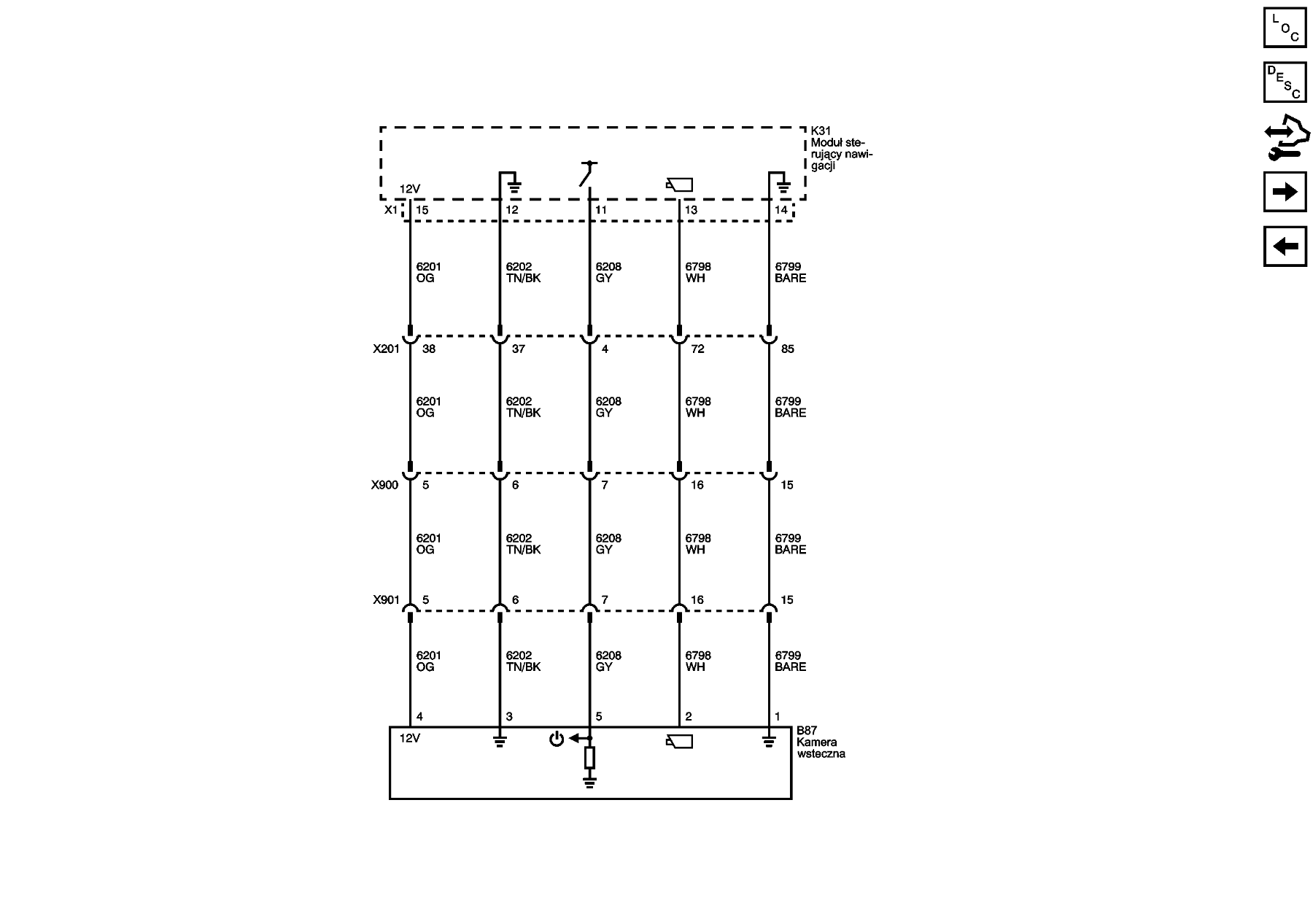

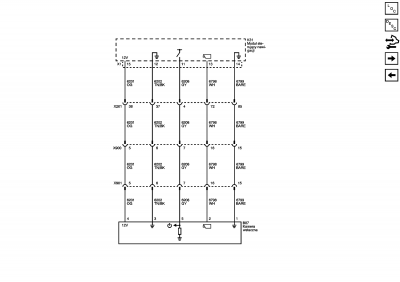

Tu masz piny w kostce.

i teraz w kostce od auta musisz wpiąć się z chińską kamerką

sygnał video z zachowaniem polaryzacji sygnału video i w zasilanie.

Kamerka musi mieć parametry
- czułość 0,01lx
- NTSC
- wyłączane linie prowadzące lub bez linii

[bubu1769]

Z czego ta rozpiska?

[etac]

to samo źródło co Twoje. Niestety w TIS online jest rozpiska do kamery Cruze/Orlando, ale ja już nie mam dostępu

[Bunioopl]

Właśnie problem jest w tym że do Orlando ani Cruza w TIS-ie nie ma schematów kamery.
Ten od Astry był podawany w wątku o kamerze w Cruza bo ponoć są takie same radia, w Orlando też ktoś chyba wykorzystywał oryginalna kamerę pod chińskim radiem więc w drugą stronę powinno być podobnie.
Tak jak mówisz jeśli będziemy mieli złącza i kolory przewodów to najprędzej da radę podpowiedzieć jak to ugryźć.

Do oryginalnego radia można podpiąć chińską kamerę. Byle była NTSC. Do zwykłego monitorują można podpiąć oryginalną kamerę. Byle monitorem czytał NTSC
Sprawdzałem to w obie strony. Jak zakładałem u siebie kamerkę zacząłem od chińskiej. Jak padła moja kamera orginalna kupiłem monitorem by sprawdzić czy czasami mi kable się nie przerwały.
Schemat od astry pasuje do Orlando.


Niestety chińska kamera mimo dołożonych diod doświetlających ma dużo gorszą czułość.

[jacekz123]

idzie to zrobic, jak oryginalna kamera popsuta ale jej nie wyrzuciles i masz wtyczke to masz ulatwione zadanie. skorzystaj z rozpiski pinow, ktora wyslal etac kilka postow wczesniej, i podepnij chinska kamere pod to. jasno jest opisana masa, sygnal + i sygnal -, + zasilania z lampy cofania (jest taki pin).
tylko kamera musi byc NTSC analogowa, najlepiej bez wlasnych linii prowadzacych.

a skoro masz chinczyka to rownie dobrze mozesz od nowa poprowadzic wiazke, ktora byla raczej dolaczona. jak nie masz zbytnio pojecia w lutowaniu lub takich przerobkach jak wyzej opisalem to chyba bedzie prostsze rozwiazanie. niby starasz sie tego uniknac ale moze to bedzie lepsze dla ciebie

[hadeshadeshades]

Witam .. no więc Panowie I Panie..
W ramach wyjaśnienia.. W radio android ( stacja multimedialna) padł mi dotyk. Niestety podczas montażu owej stacji uszkodziłem orginalna kamerę cofania . I została mi tylko ta, która dostałem do radia.. .
Na całe szczęście została mi wtyczka od kamery < oryginalnej wraz z kablami ).

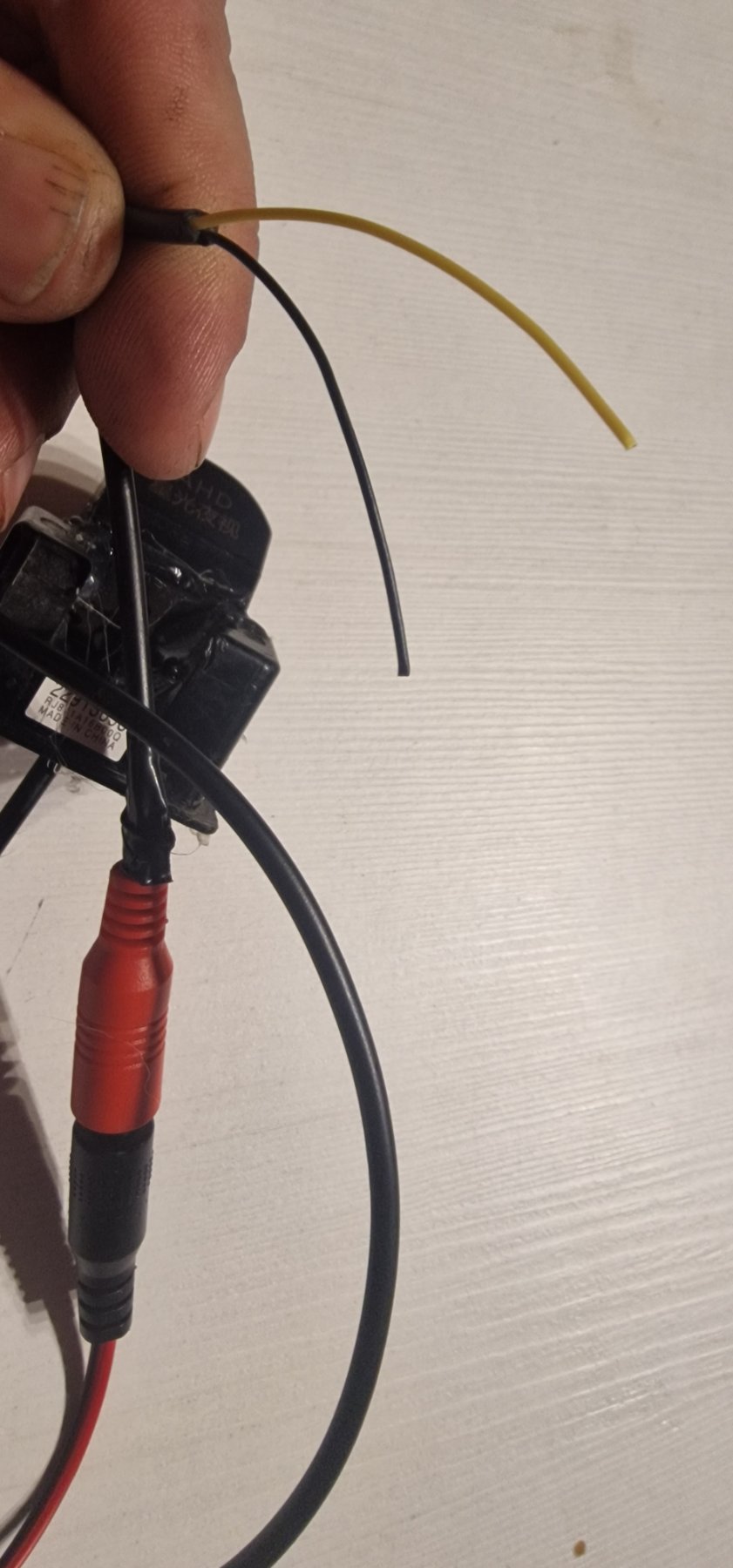

Kabelki jakie wydostałem z kamery to zolty i czarny.

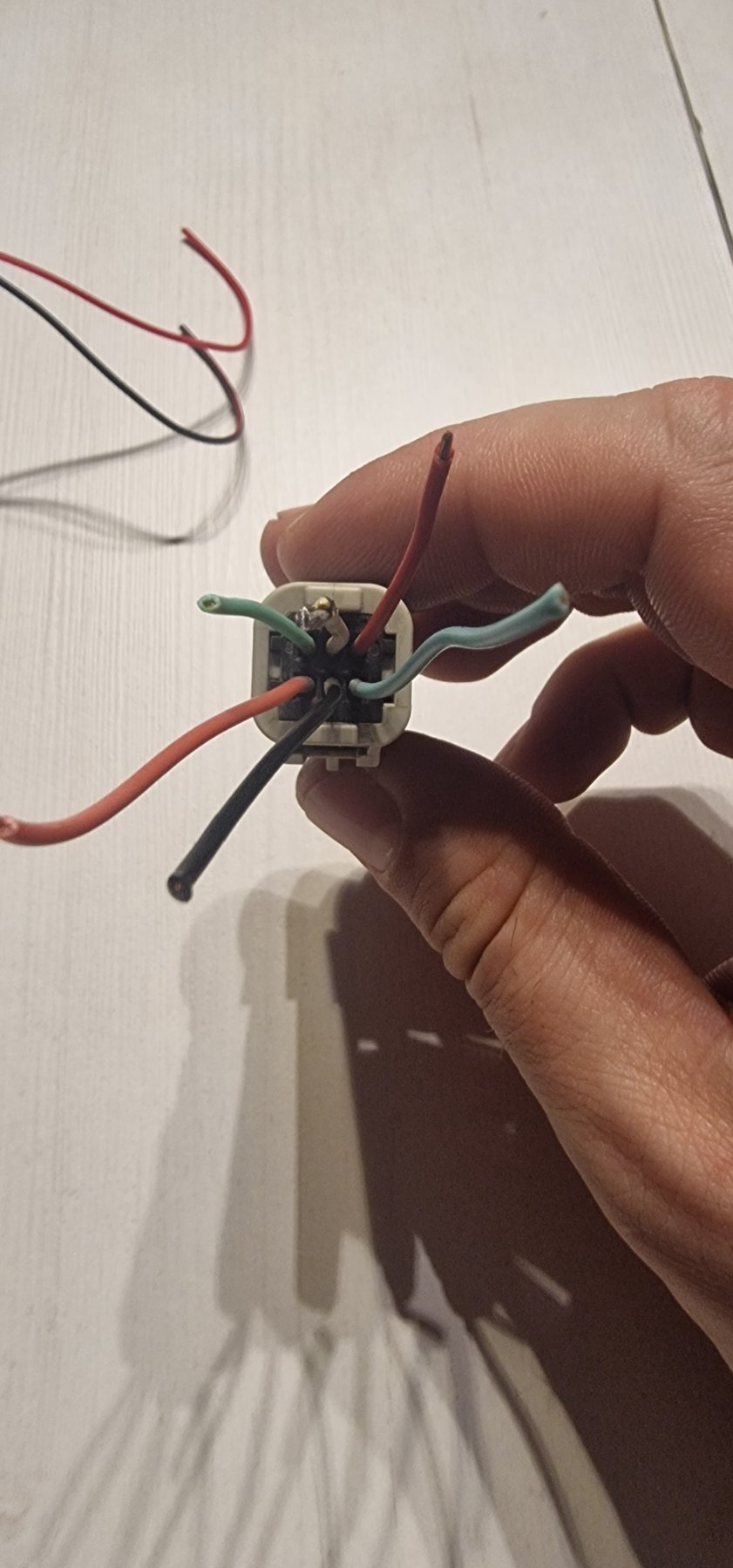

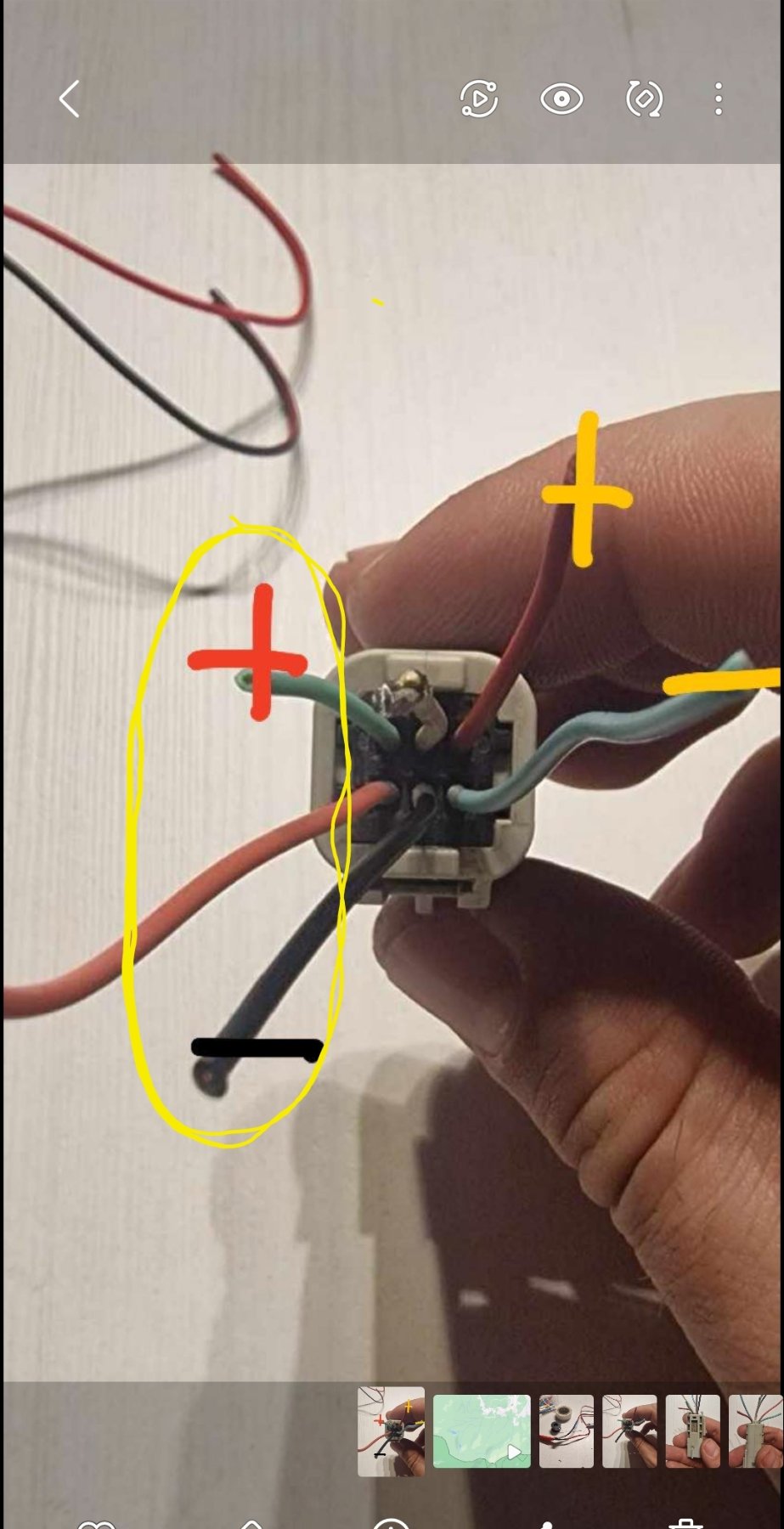

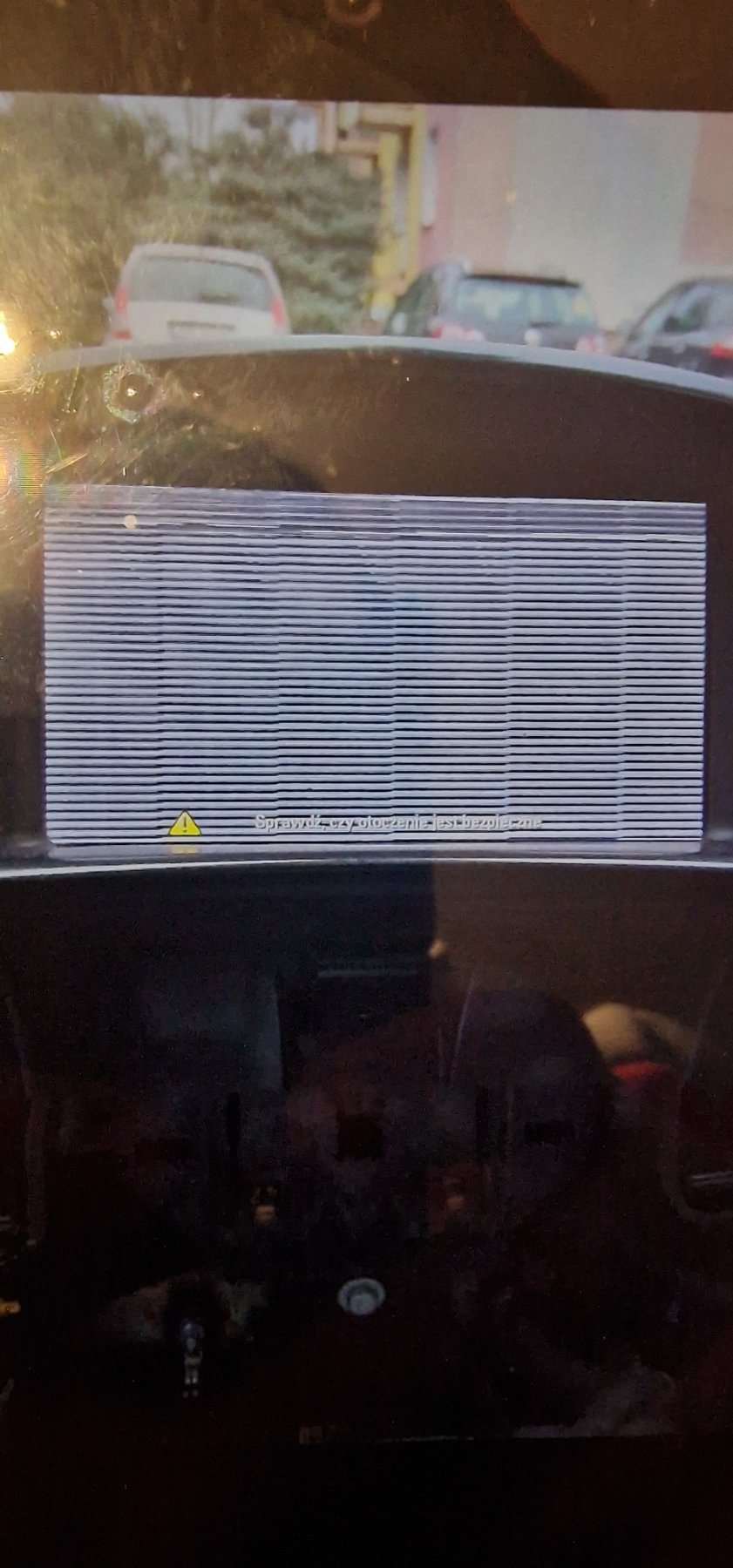

Więc Kamera od Chińczyka została podłączona jak na zdj. Czerwone kólko to zasilanie kamery, a żółte sygnał kamery. . Niestety po odpaleniu auta i wrzuceniu biegu wstecznego wyskakują mi jakieś linie.. . PYTANKO coś źle podłączone??

A i w sumie jest tak,że przy kostce ( cały czas tu mowa o kostce kamery) zostały dwa kabelki biały i rozowy( przynajmniej pod taki kolor wpada).

A to jest link do kamery.

https://allegro.pl/oferta/uniwersalna-k ... 2370156465

[etac]

Kabelki jakie wydostałem z kamery to żółty i czarny.

jakie kable żółte?

kabel od zasilania podpinasz do kabla na schemacie który jest pierwszy z lewej masę do kolejnego.

Najlepiej przed podłączeniem sprawdzić czy na tym kablu jest stałe napięcie 12V, a czy przypadkiem na szarym kablu nie pojawia się 12V po włączeniu wstecznego

Potem sygnał video podpinasz pod biały kabel i masę obok.

Aczkolwiek nie wiem czy kamera HD odpali na ekranie z oryginalnego radia.

[hadeshadeshades]

Ok. Bo to co jest na zdjęciach to jest wtyczka od strony kamery.

Więc zasilenie kamery podpinam pod kabel górny z lewej strony.. ( wychodzi na to że chyba jest to zielony lub seledyn. ).
Masa od zasilenia kamery nie będzie to kolor czarny??.


A kabel zolty o którym mowa.. to jest z Jacka kamery..
I rozumiem ,że zolty idzie pod biały a czarny pod czerwony??

Dodano po 5 minutach 23 sekundach:
Oznaczysz mi które kable mam połączyć??

[etac]

Jeszcze raz skąd masz żółty.

[jacekz123]

chyba chodzi o zolty i czarny który wychodzi z kamery, w sensie sygnalowe


Sent from my iPhone using Tapatalk

[etac]

Według rozpiski pinów w kostce z schematu
1 kolor szaro/żółty -> kabel żółty video z kamery
ewentualnie pin 4 Biały/Niebieski -> kabel żółty video z kamery
5 kor czarny/biały-> czarny z sygnału video/masa kabel czarny z zasilania
3 kolor Zielony/Biały -> plus z zasilania kamery czerwony

[hadeshadeshades]

Ok . A co robimy z kablem czarnym o kabla sygnałowego z kamery??..

[bubu1769]

Pod 5.

[hadeshadeshades]

Witam.. zrobiłem według schematu.....

CZYLI
+12V PIN3
MASA / MASA SYGNALU PIN 5
PLUS Z SYGNALU KAMERY. PODPINALEM POD PINY 1 i 4.

I powiem wam,że niestety teraz wyświetla się czarny obraz.
Jest tylko info. SPRAWDZ OTOCZENIE.

[etac]

A umiesz czytać z zrozuminiem i znasz znaczenia słowa ewentualnie?

[hadeshadeshades]

Nie miałem na myśli że pin 1 i 4 mostkowalwm.. .
Plus sygnały z kamery sprawdzałem pojedynczo na każdym pinie 1 i 4..

[etac]

no to kamera HD ma za dużo linii i nie ruszy na tym ekranie

[jacekz123]

swoja droga jak to jest kamera od chinola to pewnie jest pal (tu chyba nawet ahd) a nie ntsc (a musi byc ntsc)


Sent from my iPhone using Tapatalk

[bubu1769]

W opisie aukcji było że jest NTSC.
