[Cruze] Przycisk otwierania bagażnika z kabiny

[Regulus]

Mały manualik montażu dodatkowego przycisku otwierania bagażnika:

1. Zaopatrujemy się w przycisk na Aliexpress - ja kupiłem tutaj: http://www.aliexpress.com/item/Car-trun ... 83620.html
za 15 USD, wersję bez USB, z podświetleniem. Kolor podświetlenia pasuje, ale intensywność jest mniejsza niż pozostałych przycisków. W nocy dobrze widoczny.

2. Demontujemy panel środkowy i odkręcamy lampkę informująca o niezapiętych pasach pasażera. Lampki nie odłączałem, tylko schowałem we wgłębieniu pod panelem. W miejsce lampki przykręcamy przycisk.

3. Żółty kabelek podświetlenia przycisku (1) podłączamy do żółtego kabelka podświetlenia przycisku odblokowania drzwi (2).


4. Kabelki czerwony i czarny wpuszczamy do środka tunelu, a po zdjęciu prawej osłony tunelu mamy dostęp do złącza, gdzie czerwony kabelek łączymy do kabelka żółtego z niebieskim paskiem w złączu X-6 (różowym).

trunk 2.JPG (316.67 KiB) Przejrzano 14681 razy

5. Czarny kabelek podłączamy do masy - ja podłączyłem po prostu do wspornika tunelu, ale można to zrobić bardziej elegancko


6. Wypróbowujemy, czy działa, skręcamy/montujemy panel i osłony i cieszymy się z możliwości otwierania bagażnika z wewnątrz, nawet przy pracującym silniku.


[huri_khan]

Ja nigdy nie miałem czasu żeby to zrobić a też miałem w planie. Natomiast chciałem zrobić dodatkowy włącznik nie rezygnować z kontrolki pasów. Teraz przynajmniej wiem do jakiego kabla się wpiąć. Dobry manual.

Wysłane z mojego XT1021 przy użyciu Tapatalka

[Regulus]

Dzięki, też myślałem, gdzie by tu umieścić kontrolkę pasów, ale nie miałem pomysłu.

Jeszcze jedno: przycisk ma drugi mikroswitch, działający jak się naciśnie górne pole, bez obrazka. Można by nim też coś uruchamiać/wyłączać, ale jeszcze nie mam pomysłu co?

[maro]

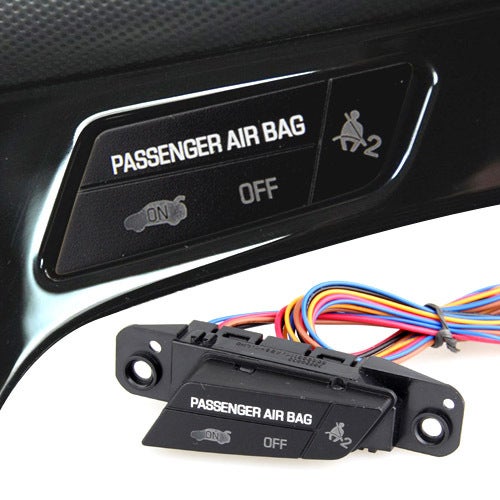

Na cruzetalk pokazuja taki ale ni cholery nie wiem gdzie kupic.

[etac]

Rzeczywiscie znikły z wszystkich portali

[huri_khan]

Czy dobrze zrozumiałem że podając masę na przewód 15 w złączu X-6 (różowe) otworzy nam się bagażnik ?

[etac]

no nie chce być inaczej huri

[huri_khan]

No to muszę teraz poszukać jakiegoś przycisku, szkoda że nie ma tego co maro pokazał.

[etac]

był to będzie, trzeba tylko obserwować ali

[C77]

No to muszę teraz poszukać jakiegoś przycisku, szkoda że nie ma tego co maro pokazał.

Niestety tego przycisku nie da się podłączyć całkowicie tak jak powinien być w pełni podłączony,
Chińczyki dały o jeden kabel za mało, więc zawsze coś w nim nie będzie działać jak powinno.

[Regulus]

Co ciekawe, przycisk nie działa jeśli samochód się porusza, tylko w stojącym pojeździe da się otworzyć bagażnik z wewnątrz.

[C77]

Koniec końców mam i ja



Działa rewelacyjnie


Po zamontowaniu go dziś w aucie i wyjeździe już widzę,
że to będzie najczęściej używany przycisk w całym Cruzaku

[działek]

C77 gdzie TY zamontowałeś ten przycisk, bo obracam laptopa i obracam i nijak nie mogę dopasować do wnętrza??

[C77]

Tutaj

[etac]

w skrócie kolo raczki otwierania klapy silnika.

[huri_khan]

Czyli tam gdzie oryginał był montowany w MY 2009.

[C77]

Nie, w originale MY2009 nie było osobnego przycisku otwarcia bagażnika
a jedynie funkcja realizowana poprzez długie naciśnięcie przycisku otwarcia centralnego zamka
http://www.chevi.webd.pl/forum/viewtopi ... c&start=15

Pierwsze pojawienie się fabrycznego, osobnego przycisku otwierania bagażnika w Cruze
jest związane dopiero z drugim liftem koreańskiego Cruzaka i pierwszym amerykańskiego
http://www.chevi.webd.pl/forum/viewtopi ... c&start=45

w skrócie kolo raczki otwierania klapy silnika.

Tak, dokładnie tam gdzie powinien być

[Monias27]

Pozwolę sobie odświeżyć temat. Nie jestem zwolennikiem montażu dodatkowych przycisków i zamontowałem dodatkowy moduł zwłoczny do otwarcia klapy bagażnika za pomocą przycisku otwarcia centralnego drzwi czyli otwartej kłódki. Krótkie naciśnięcie otwiera wszystkie drzwi , po przytrzymaniu 3 sekundy otwiera klapę bagażnika. jeśli ktoś jest zainteresowany , mogę opisać jak zrobić to , zamykając się w 20 PLN . Jak dla mnie, mała rzecz a cieszy.

[etac]

nie opowiadaj, tylko zapraszam do działu MANUALE

[C77]

Dla osób nielubiących dodawać dodatkowych przycisków
oraz niechcących usuwać org. indykacji poduszek/pasów (chiński przycisk bagażnika)
lub przycisku centralnego zamka (org. przycisk bagażnika z Cruze MY2015-16),
ostatnio pojawiła się dość ciekawa propozycja w oparciu o wykorzystanie dzielonego przycisku ESP (ESC)
i ECO z Cruzaków ze Start-Stop





Cieszę się, bo sam się trochę przyczyniłem do tej realizacji, a wyszło b.fajnie
https://www.drive2.ru/b/536061947393607111/
BTW. Seba zobacz dokąd dotarła Twoja naklejka CTP

[Rafal241979]

Witam nie wiem jak wwaszym cruzaku ale ja mam tak że jak nacisne trzy razy otwieranie centralnego z kabiny to się otwiera bagażnik

[pool80]

jutro sprawdzam

[C77]

Było http://www.chevi.webd.pl/forum/viewtopi ... c&start=15


Dodano po 3 minutach 8 sekundach:
BTW. zapomniałem już, że w fabrycznym Cruzaku klapa bagażnika sama się nie podnosi po otwarciu

[etac]

Cieszę się, bo sam się trochę przyczyniłem do tej realizacji, a wyszło b.fajnie
https://www.drive2.ru/b/536061947393607111/
BTW. Seba zobacz dokąd dotarła Twoja naklejka CTP

Miłosz, jak on zmienił ten piktogram?

[brzanek]

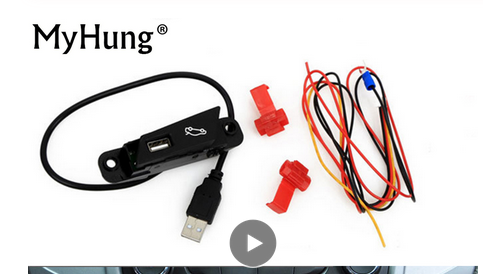

Przepraszam za odświeżenie tematu ale mam pytanie. Przyszedł mi ten przycisk otwierania bagażnika z usb. Wszystko ładnie podłączyłem (3 kabelki żółty, czerwony i czarny) Mam jeszcze krótki kabel USB

Gdzie go muszę podłączyć?
Jak na razie działa tylko przycisk otwierania bagażnika. Wejście USB nie działa.
